繼電保護測試儀主要有哪些性能

作者：博試電氣添加時間：2018-05-10 15:03:29?? 瀏覽：

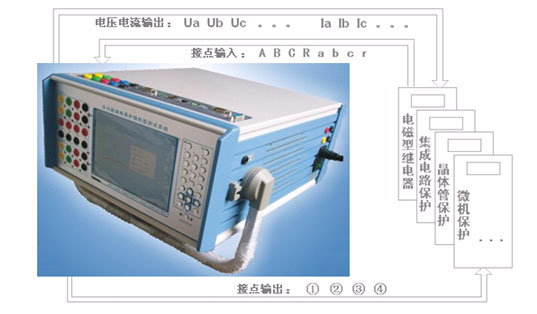

現如今,繼電保護測試儀的使用越來越頻繁,像發電廠、鋼鐵企業、電建公司等單位都會安裝繼電保護測試儀.它能夠檢測企業內部電路是否安全可靠,電路系統是否靈敏.你知道繼電保護測試儀的性能有哪些嗎?它的主要部分是程控電源菜單,能夠實時改變電壓或者電流的大小和頻率等.

電流保護試驗菜單:測試正序、負序、零序及普通交直流電流繼電器及微機過流保護裝置動作值、返回值、返回系數、動作時間、返回時間,并可設置輔助交直流電壓,進行方向判別.電壓保護試驗菜單:測試正序、負序及普通交直流過壓、欠壓繼電器的動作值、返回值、返回系數、動作時間、返回時間.

時間繼電器菜單:測試交直流時間繼電器的動作電壓、返回電壓和動作時.中間繼電器菜單:可一次性測試交直流中間繼電器,中間繼電器動作值、返回值、返回系數、動作時間、返回時間及保持值.啟動方式及保持類型可設置.

反時限特性菜單:可測試電流反時限I-T、電壓反時限U-T、頻率反時限f-T、過激磁U*/f*-T特性,并繪制出特性曲線.功率方向保護試驗菜單:可測試相間功率方向、負序及零序功率方向微機保護、繼電器.包括動作區及最大靈敏角、最小動作電壓、最小動作電流.

阻抗保護試驗菜單:測試阻抗特性的邊界動作值,動作時間繪制阻抗特性曲線.精工電流試驗菜單:可一次性測試阻抗繼電器的Z/I特性曲線.差動保護試驗菜單:可測試差動保護比率制動特性曲線、諧波制動系數及直流助磁特性.測試項目分為邊界搜索和定點測試,搜索方法分為按定值相對值搜索、按定值絕對值搜索、按步進值搜索.

計量儀表校驗菜單:可校驗電壓、電流、功率、功率因數等測量表計,通過PT、CT變比的設置,同步顯示一次、二次各參數值.低頻保護試驗菜單:可測試低周減載或低周低壓解列裝置低頻動作值、動作時間、電壓變化率閉鎖值、頻率變化率閉鎖、低電壓閉鎖值及低電流閉鎖值.

同期裝置測試菜單:可測試同期裝置的合閘壓差、合閘頻差、合閘導前角度及恒定導前時間,還可完成自動準同期裝置的自動調整試驗.疊加諧波試驗菜單:可同時對各相疊加直流、2-14諧波,并且各次諧波可同時在線按給定步長值調整.
