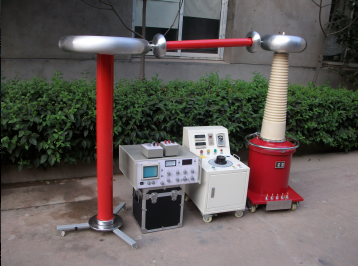

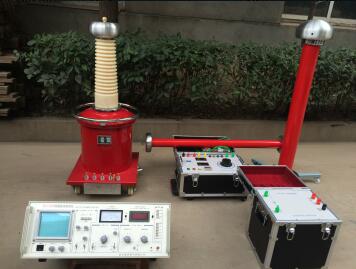

近日，湖南株洲及浙江溫州等客戶在我司購買了BOJF-2008局部放電測試儀設備，在與對方客戶實際交流過程中我們得知，對方客戶在新建試驗室時不知如何安全可靠接地，為此我們及時聯系了博試電氣技術部的技術指導員，接下來博試電氣將告訴大家如何給局部放電測試儀正確接地。



         局部放電測試儀的接地系統采用在試驗室附近泥土地單獨打接地極的方式，具體做法如下：

            1．材料準備：
            1.1垂直接地極材料：60㎜×60㎜×6㎜×6米鍍鋅角鋼（6#角鋼），7根備用；
            1.2水平接地極材料：60㎜×6㎜×6米鍍鋅扁鋼（6#扁鋼），7根備用；接地母線也為6#角鋼制作；
            1.3降阻劑：工業鹽30kg、木炭30kg備用；
            2．施工：
            2.1基坑：選背陰處開挖寬1.5m長2.5m深0.6m基坑（尺寸可視實際情況進行調整）；
            2.2垂直接地極采用5根6#角鋼打入地下五米，垂直接地極數量和打入深度可根據土質情況確定，保證接地電阻滿足要求；
            2.3水平接地極與垂直接地極滿焊焊接，形成網狀連接；
            2.4將接地母線焊接在接地網的對角點上引出；
            2.5將兩種降阻劑交叉均勻撒在基坑內，搖表測量接地電阻，滿足要求時，即可回填土方。
            3．接地母線鋪設：如引出多根接地母線，相鄰接地母線間應盡量加大間距，最好避免平行鋪設，并避免與其他導體接觸。
            接地母線（6#角鋼）鋪至屏蔽室殼體接地點，并與屏蔽殼體可靠連接。
